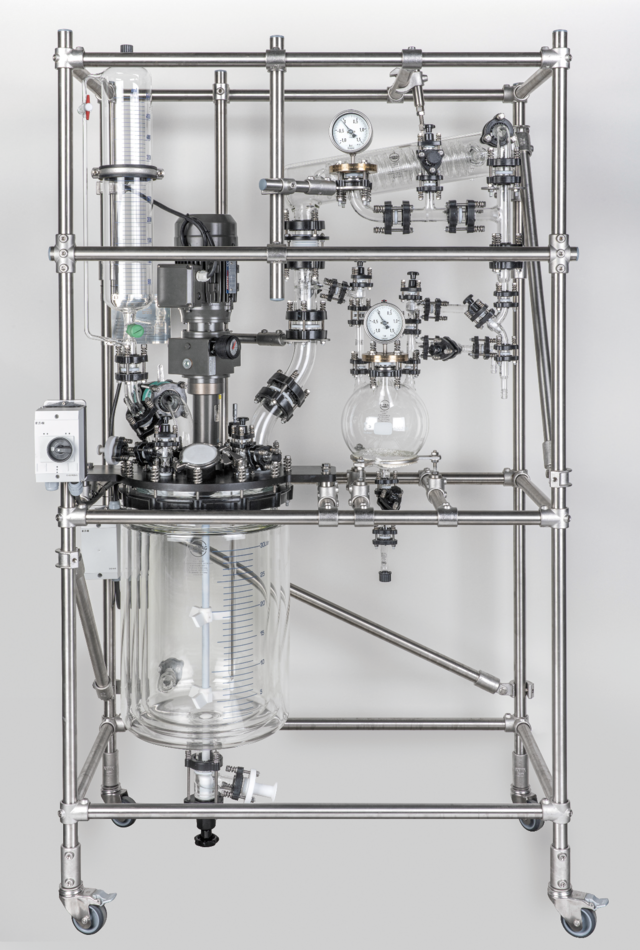

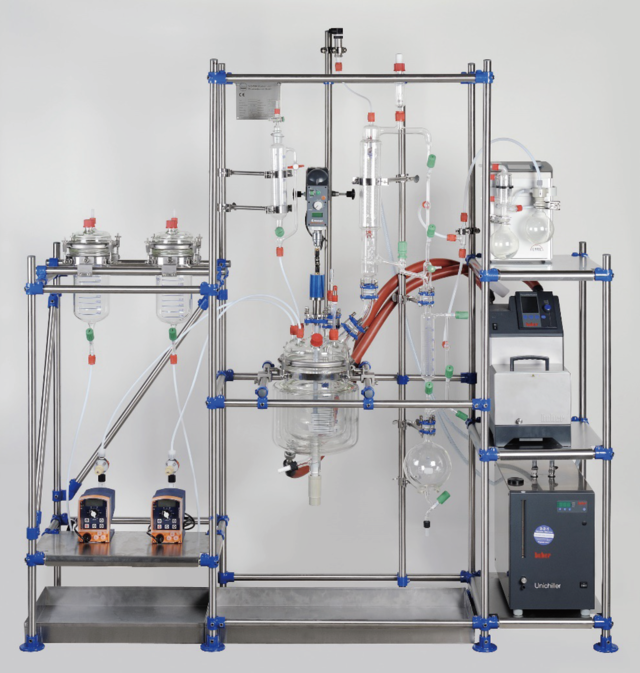

Lab scale : 1 ~ 10L
Pilot scale : 10 ~ 30L

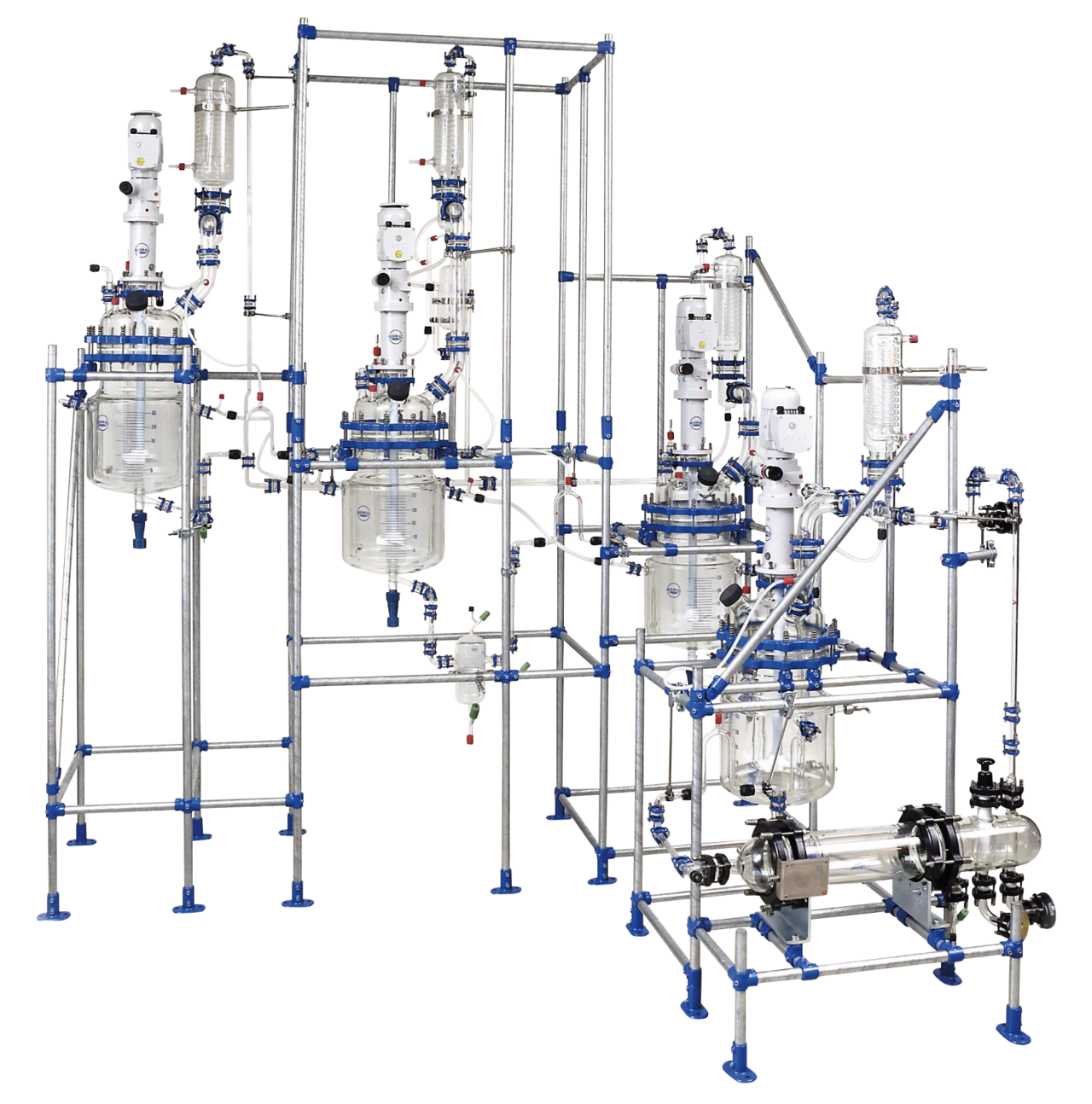

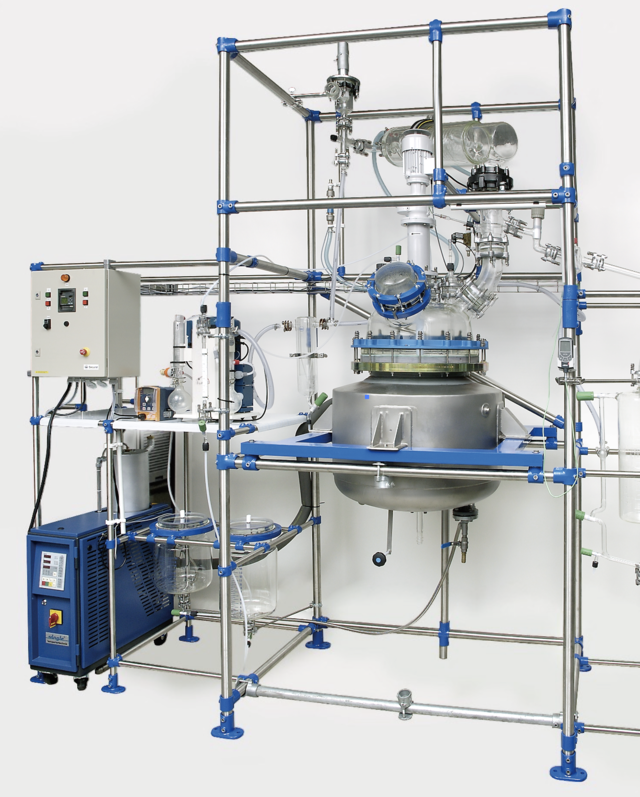

Process scale : 50L ~ 200L

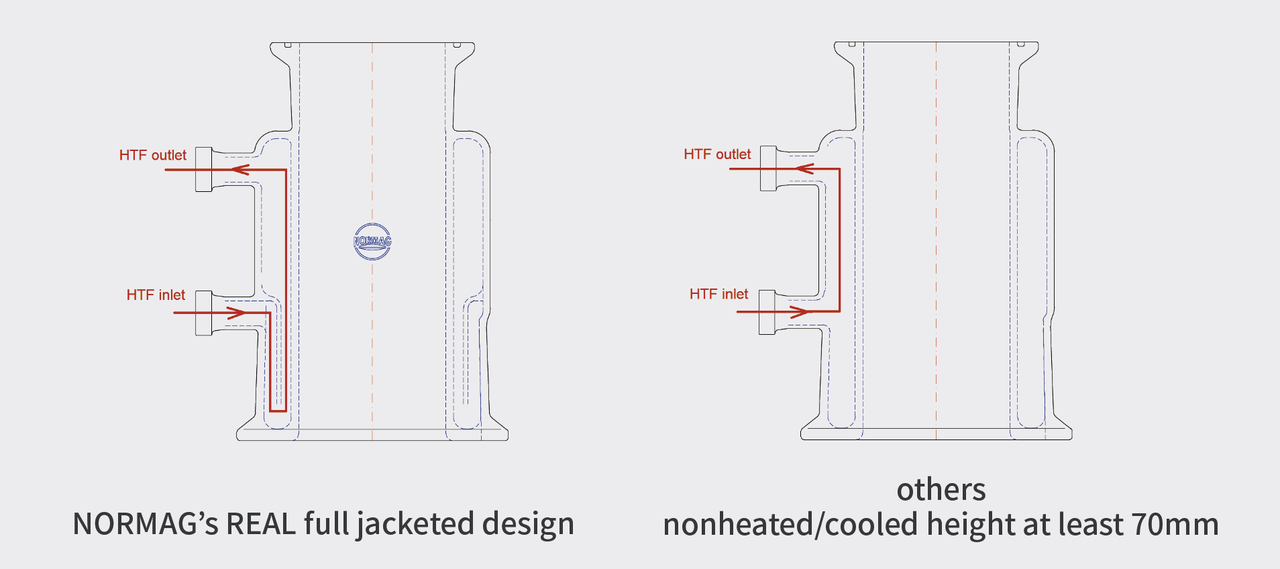

전면 자켓형 : 최대 30L, 단일 자켓형 : 최대 70L, 비자켓형 : 최대 200L
ATEX 설계 : Zone 0, IIIC, T6, Gb/Db 등급까지 대응
GMP 설계 : DQ, IQ, OQ 포함
FDA 인증 소재 적용 및 최대 15bar(g) 내압 설계
모터 구동식 및 수동 교반 방식 모두 지원
온도, pH, 전도도, 액면, 압력 등을 다양한 센서 옵션 제공
PC 기반 소프트웨어 및 독립형 HMI를 활용한 완전 자동화 시스템

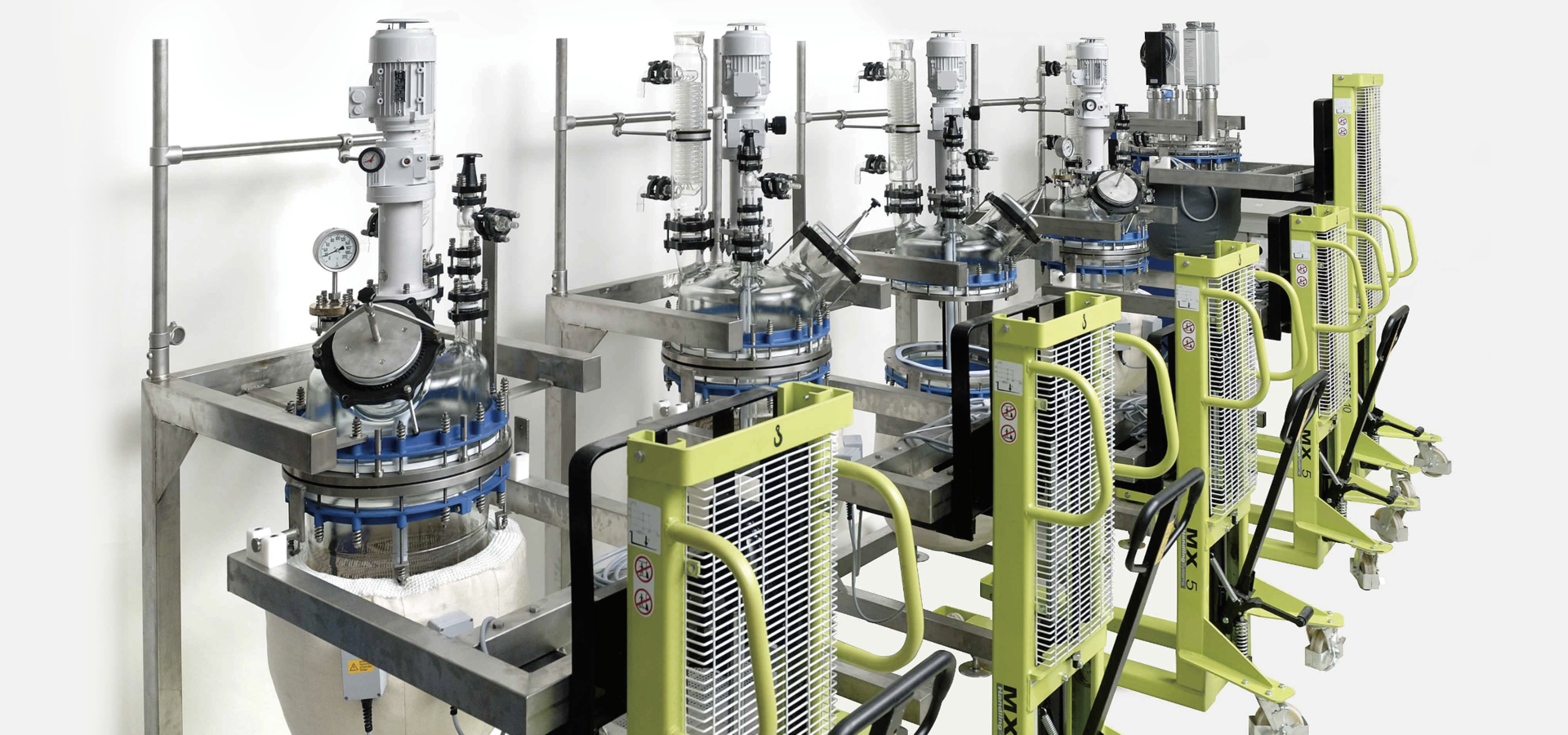

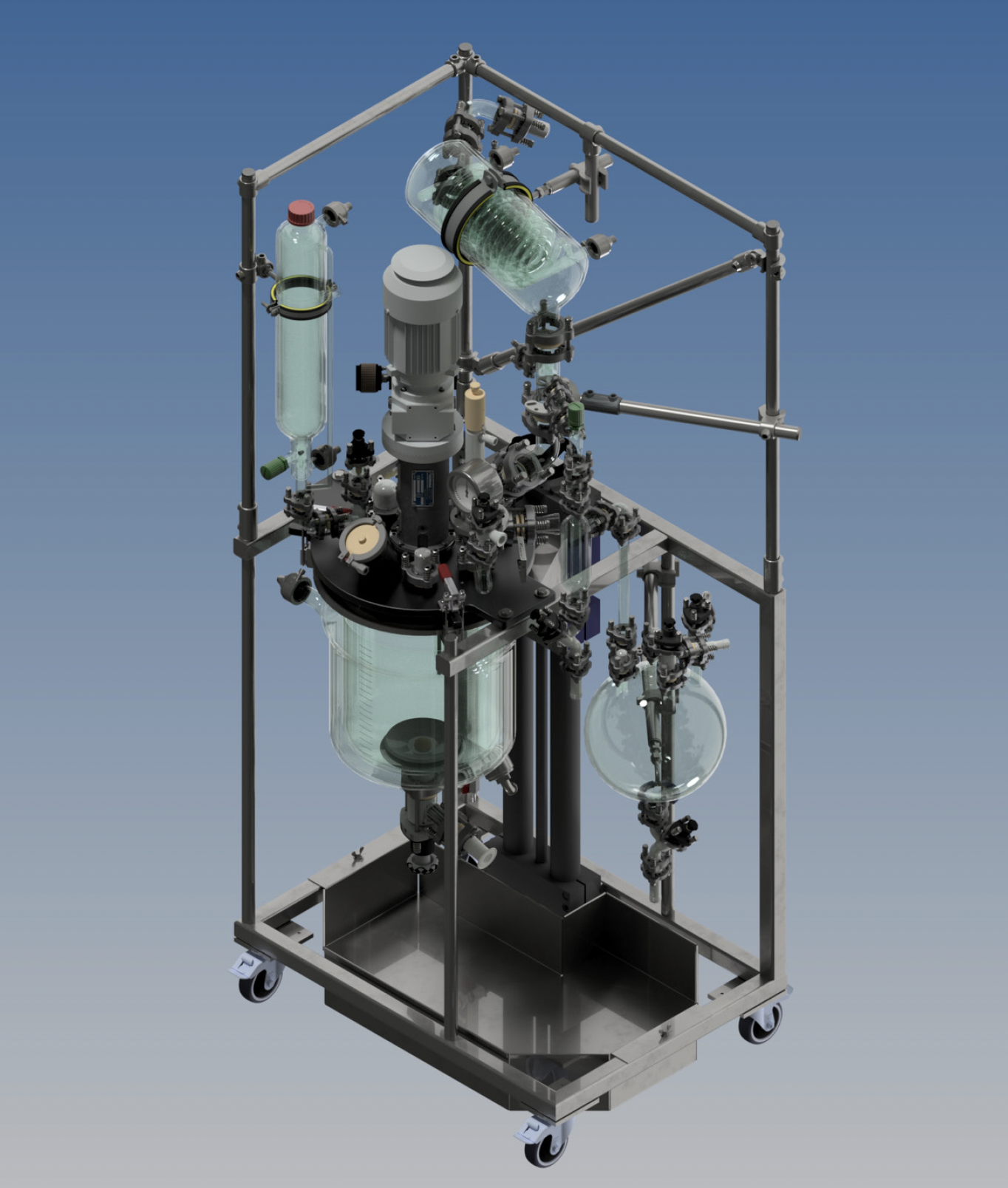

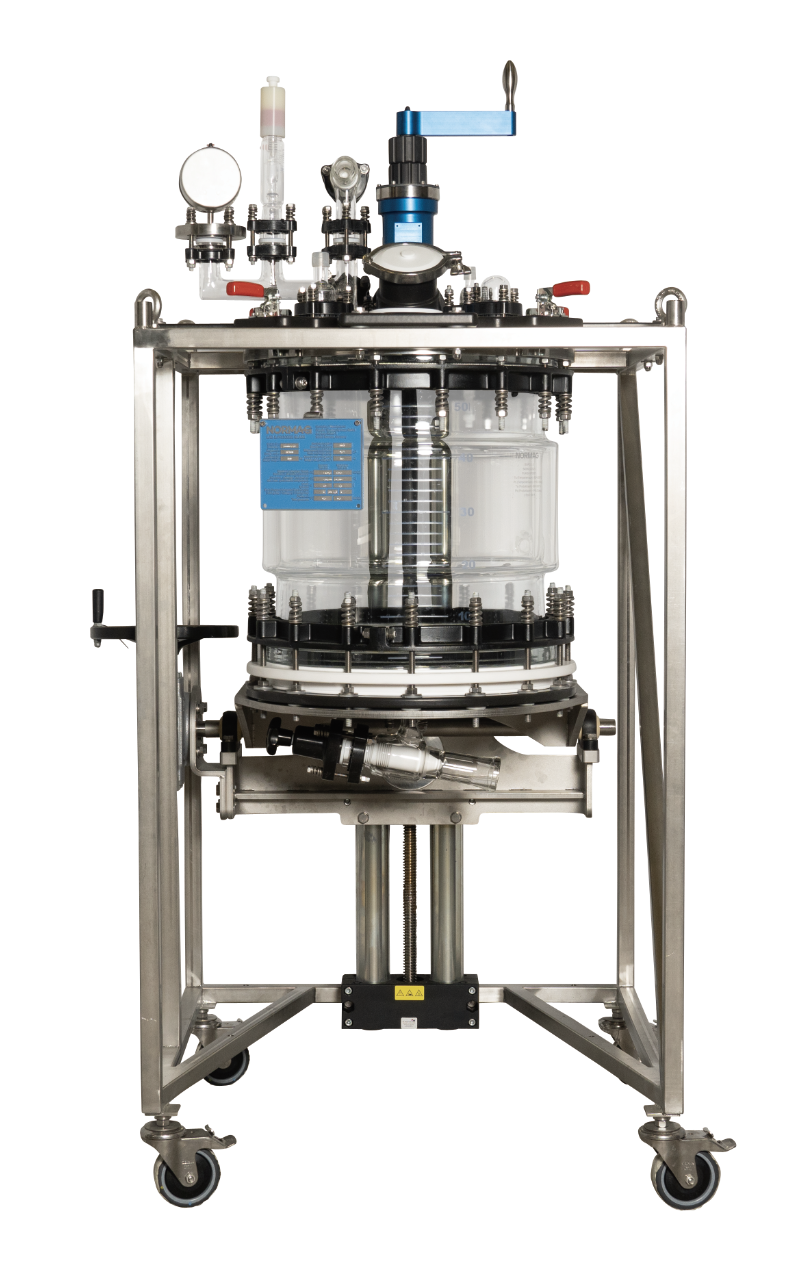

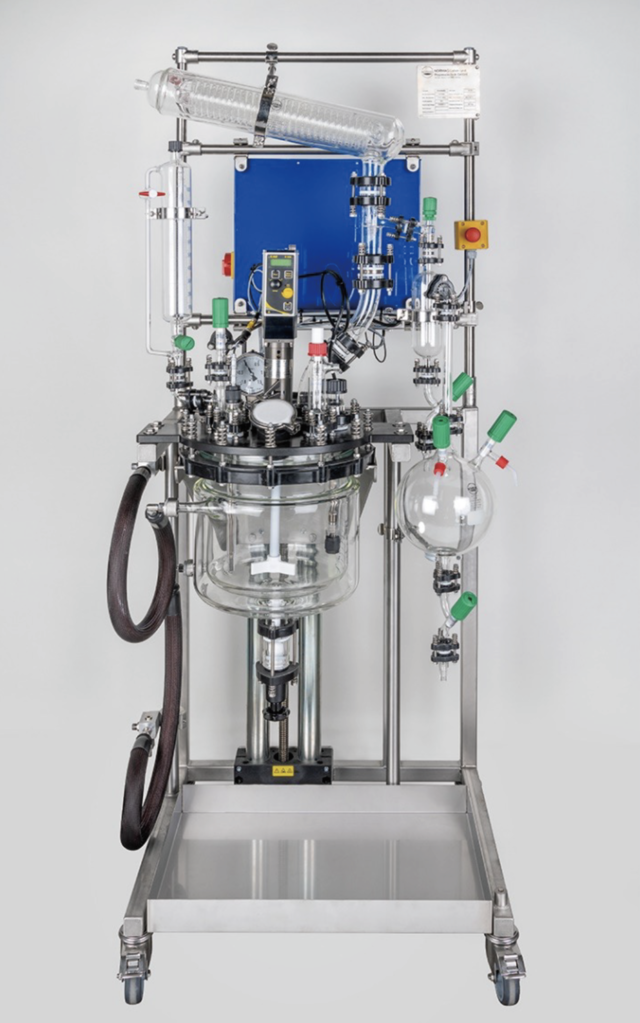

용 량 : 10L, 20L, 30L
재 질 : Jacketed 반응기, PFA 코팅 Flat Lid 적용
승 강 장 치 : 반응기 접근 및 세척 용이
여분의 노즐 : 센서 및 시약 투입라인 연결용
프 레 임

✔︎ 모바일 타입의 스테인리스 스틸 구조

✔︎ 용접 및 브러쉬 마감

✔︎ 둥근 튜브형 보강 프레임 포함

안 전 장 치

✔︎ 압력 게이지

✔︎ 과압 방지 밸브(Overpressure Relief Valve)

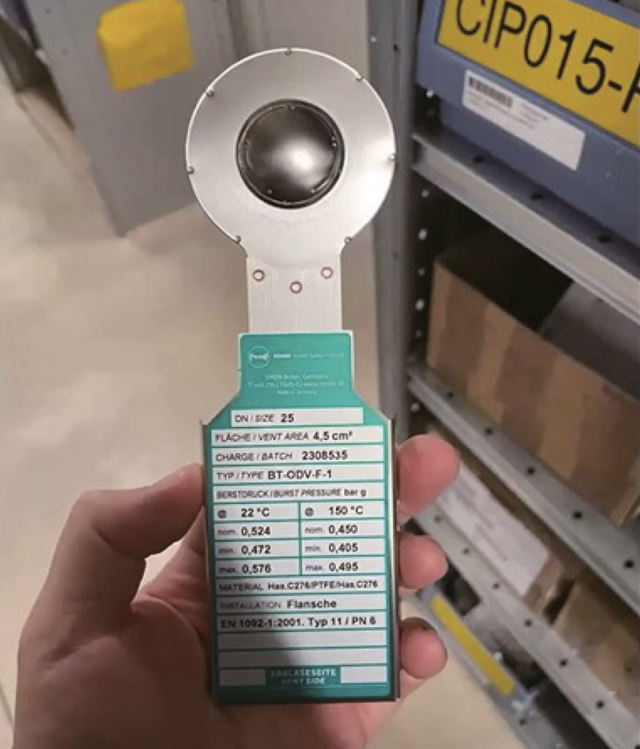

✔︎ 파열 디스크(Burst Disk)

GMP 완전 준수 설계

✔︎ 완전 배출(Fully Drainable)

✔︎ 세척 용이(Cleanable)

✔︎ 오염 방지 씰 구조(Non-contaminating Seal)

다양한 표준 업그레이드

✔︎ Reflux divider, Dosing funnels

✔︎ 리턴 라인 유무 선택이 가능한 상분리기

✔︎ 빠른 용기 교체를 위한 HTF 드레인 밸브 세트

✔︎ 다양한 센서

PTFE와 유리 접촉부로 우수한 밀봉력과 내화학성 확보
‒90°C ~ +200°C의 넓은 온도 범위에서도 재조임 없이 안정 작동
데드 스페이스 최소화로 잔류물 없이 완전 배출 가능
실린더형과 콘형 결합 구조로 안정적인 씰링 성능 제공
PT100 온도 센서 통합 및 공압 제어 옵션 제공, 방폭 환경 대응 가능
회전 가능한 배출 노즐로 설치 방향 유연하게 조절 가능
단순한 구조로 세척과 유지관리 용이

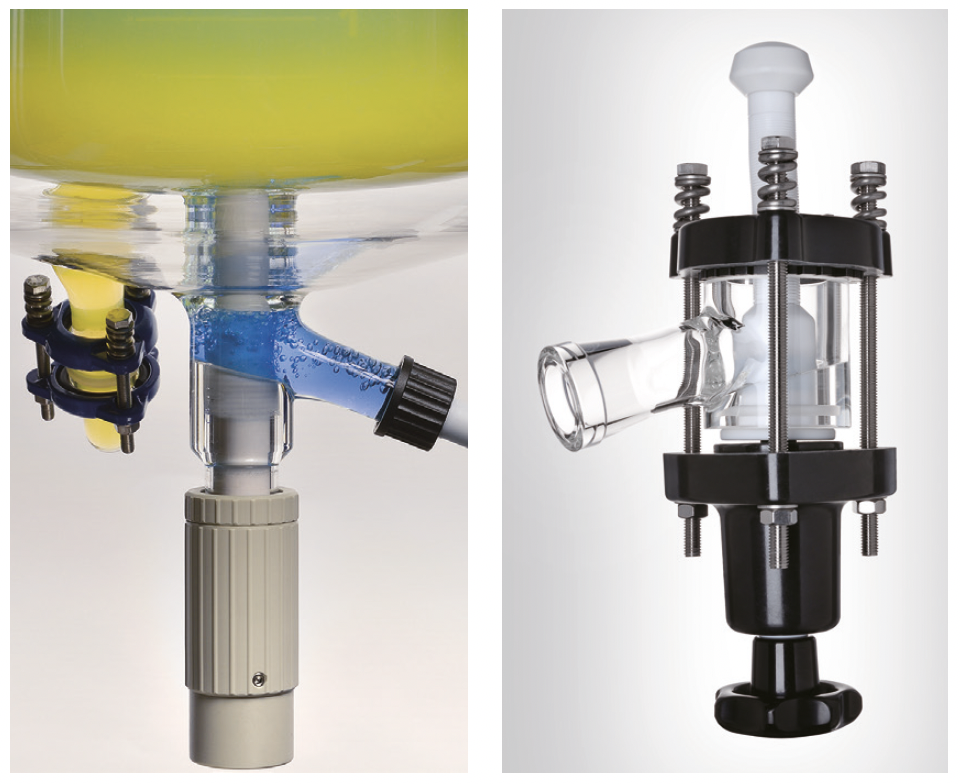

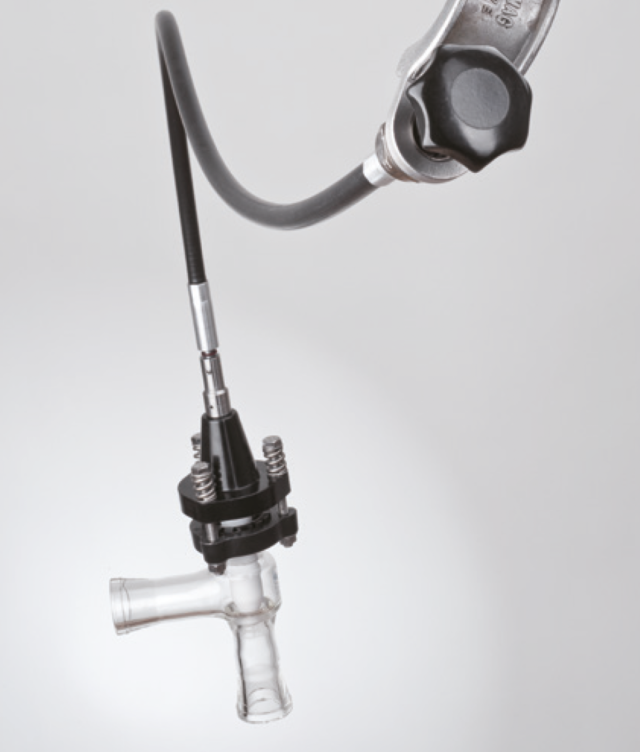

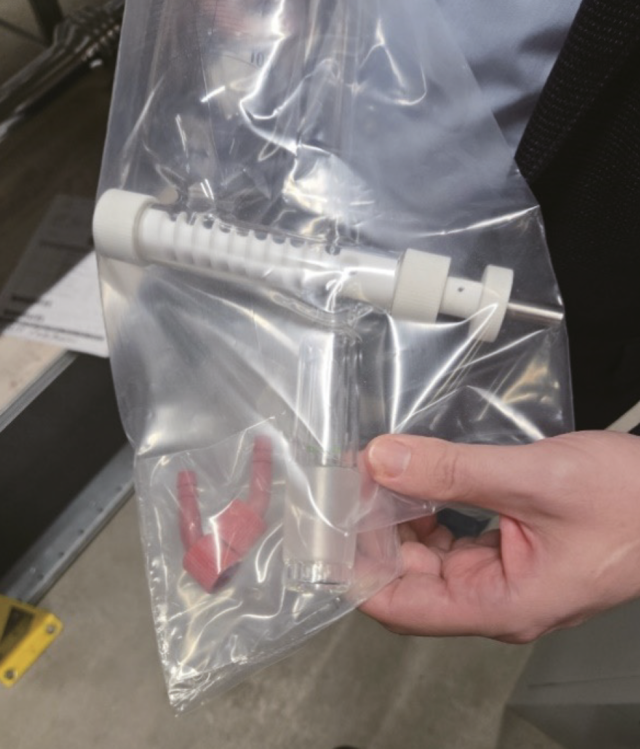

하단 배출 밸브

✔︎ VBL : 6.5mm, 12.5mm, 16.5mm의 내경을 가진 스프링 장착 밸브

✔︎ VOB : 30mm, 42mm 내경의 산업용 밸브

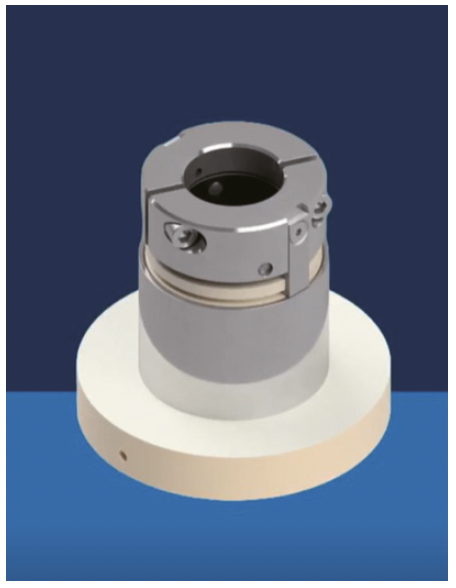

Interseal 적용으로 건식 운전(dry running) 및 오염 없는 밀봉 제공(씰 간 오염 방지 설계)
씰과 접촉하는 모든 재질은 PTFE, SIC, FFKM으로 구성(요청 시 다른 재질로도 변경 가능)

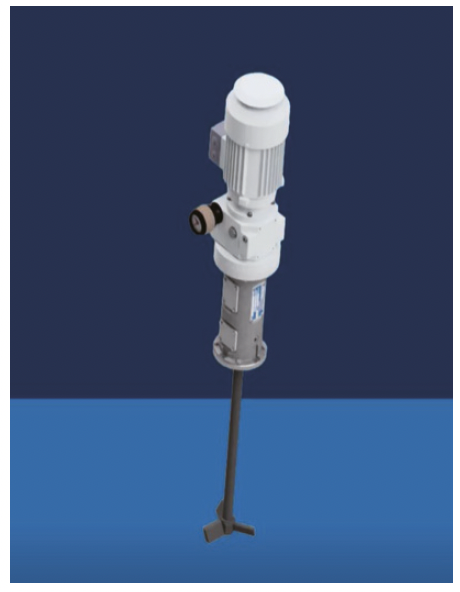

1단 및 2단 교반 날개를 손쉽게 교체 가능하여 다양한 공정에 빠르게 대응
교반 블레이드는 사용자가 직접 교체 가능
장비 높이를 줄이기 위한 수평 구동 방식도 선택 가능
구동부는 수동 조작 또는 주파수 변환기(Frequency Converter)를 통해 제어 가능
